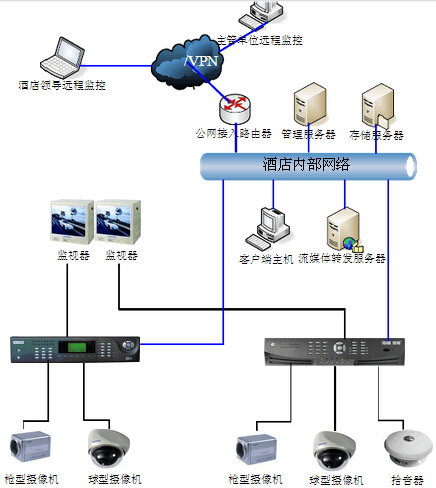

由上圖可知,整個酒店安防監控系統分為以下四個部分:
1.模擬信號采集、接入;
2.硬盤錄像機對數據的轉換、壓縮、存儲和傳輸;
3.監控中心通過內部監控網絡實現網絡監控和管理;
4.主管單位和酒店領導通過英特網實現遠程監控和管理。
1、系統信號采集接入部分
采集部分包括視頻、音頻信號的采集,也可以接入報警信號。
信號采集接入部分是系統的最前端,所有系統的信息均來自這個部分。各采集點、布防點的設置,對整個系統的實際功能發揮,起到關鍵作用。
攝像機布置
攝像頭根據監控場所的要求不同,主要分為以下幾種:360度全向球形攝像機、半球形攝像機、紅外一體化攝像機、室內槍形攝像機等。
在酒店大門口、酒店大廳等需要大范圍監控的場所,安裝球形攝像機,通過對球機進行旋轉等操作,監控該場所的各個角落。
酒店的圍墻、周界,因為夜間光線不足的原因,需要采用低照度的攝像機,可以選擇自動彩轉黑紅外一體化攝像機。在夜間光線很弱的情況下,自動開啟后 備的紅外燈,進行光源補充,同時自動將攝像模式調整到黑白攝像,降低對照度的需求,以期在夜間作業時,能夠發揮良好的效果。
針對夜間光照不足的情況,還可以利用其他辦法進行補償,如利用報警設備聯動燈光,進行背景光源提供。
酒店的電梯口、消防通道口、逃生樓梯等處,可以安裝槍形攝像機,并根據不同的清晰度要求,選擇不同電視線數的攝像機和鏡頭。
酒店的電梯轎廂也需要安裝攝像機,考慮到美觀和隱蔽的要求,可以采用針孔攝像機或同樣具有隱蔽性的飛碟形攝像機。對進入酒店內部各個樓層的人員進行出入監控。
酒店各個樓層的客房走廊,可以根據實際的通道長度安裝相應數量的槍形攝像機,對進出酒店客房的人員進行監控,以保證客人的生命、財產安全。
酒店的宴會廳和點菜廳等場所也可以安裝攝像機進行監控。
酒店內部娛樂場所需要安裝攝像機。對內部休閑娛樂場所的吧臺、舞池等可能引起糾紛的地方,進行實時監控。在需要時,也可進行錄像查詢。對娛樂場所的收銀臺也需要安裝監控探頭,以確保酒店的財務安全。
酒店的前臺和財務室等重要位置,也需要加裝較高清晰度的攝像機,確保財務安全和人身安全。
對酒店的主要出口,要進行監控,監視可疑人員的進出。特別是對酒店的停車場要進行監控,包括停車場出入口和場內主要通道。避免客戶的財務損失,排除停車場內的糾紛。
拾音器設置
拾音器是為了遠程監聽被監控人員的對話而設置的,主要應用在一些對外的服務窗口。酒店的前臺和酒店娛樂場所的吧臺,可以考慮安裝拾音器,以提高對酒店服務質量的監控力度,并在發生糾紛時,能有證可查。
報警的設置
在酒店周界需要安裝報警探頭,就異常入侵進行探測。如在周界或圍墻安裝主動紅外對射報警設備,對人員進出和異動進行監視。還可以在監控中心的硬盤錄像機上對報警探測進行時間布防和響應、處理辦法設置。
在酒店內部也可以安裝煙感探測器等,確保酒店大樓的安全。在酒店內部的娛樂場所中,需要安裝報警器,在發生意外事件時,可向監控中心或保衛部報警;甚至進行報警信息聯網上傳,向公安的110報警臺報警。
2、監控中心
結合酒店一般建筑較密集,各監控點的分布也較密集的特點,方案建議將所 有攝像頭、拾音器采集的模擬信號都通過模擬線路傳送到監控中心。
在監控中心放置網絡硬盤錄像機,對匯聚到中心的模擬信號進行壓縮、存儲處理。
根據監控場所的不同,可以選擇不同型號不同性能的硬盤錄像機。對酒店周界、消防通道等場所,無須進行音頻監控,可選擇無音頻的硬盤錄像機。對酒店前臺、酒店內娛樂場所的巴臺,則可以考慮安裝有音頻接入功能的硬盤錄像機。
對酒店的車庫、酒店大廳入口、酒店電梯入口處等需要重點關注的出入口,可以選擇具有較高清晰度的硬盤錄像機。
在監控中心構建監控網絡,將硬盤錄像機壓縮后的數字信號,傳到監控網絡中,進行網絡傳輸和使用。
配備管理服務器,對系統內的硬盤錄像機進行統一管理,對系統內需要訪問監控資料的用戶進行權限分配和接入認證管理。
配備流媒體轉發服務器,當有用戶訪問某一通道的視音頻數據時,進行復制分發,減小網絡硬盤錄像機的網絡負荷和CPU使用率。
假設5個用戶訪問同一路視頻信號:

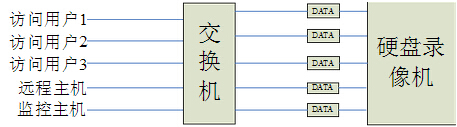

下圖是未架設流媒體轉發服務器時的硬盤錄像機網絡負荷狀況:

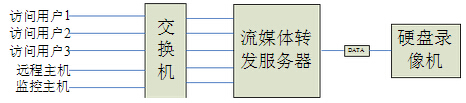

下圖是架設了流媒體轉發服務器以后的硬盤錄像機網絡負荷狀況:
在監控中心配備存儲服務器,對需要長期保留的重要數據,從硬盤錄像機中導出,存儲在存儲服務器中。
在監控中心配備報警管理服務器,對前端的報警輸入和中心及分布在各處的報警輸出進行管理,包括報警設備的布防、撤防,報警信息通道網絡上傳到中心的報警管理主機上進行提示,并記錄在報警日志中。
監控主機,對系統的任意一臺硬盤錄像機的進行遠程訪問和控制,與硬盤錄像機的本地操作有機結合。
3、局域網網絡監控
酒店監控系統的網絡,可以有效利用酒店的內部局域網絡。對整個局域網進行合理規劃,劃出一個VLAN作為視頻監控專用局域網,這樣可以縮小以太網廣播域的范圍,避免監控網絡大流量數據對整個酒店局域網帶寬的影響,也可以避免其他無關主機對監控主機、硬盤錄像機的訪問和侵擾。處于其他VLAN外的主機,如有需要對監控網絡進行訪問,可以利用交換機的TRUNK技術和VLAN間路由技術,實現跨VLAN的訪問。如此便能有效利用原有數字網絡,實現專網專用的效果。
在監控中心和保衛部門辦公室配備客戶端主機,通過局域網訪問硬盤錄像機,對前端進行監控;酒店內聯網的其他主機,也可以利用酒店內部網,在經過授權和認證的情況下,對監控網點進行監控。 對于網絡訪問用戶較多的情況,可以利用監控中心架設的流媒體轉發服務器,實現監控網絡流量的控制和多用戶訪問時的數據轉發,避免硬盤錄像機在多工操作下,承受過重的網絡負荷。
4、遠程網絡監控
根據公安部門出臺的規定,像酒店這樣對外服務的場所,需要根據要求上傳 相應場所、位置的視頻資料到公安系統的監控網絡。這樣就需要酒店的監控系統需要有通向外部網絡的通道。
酒店的領導、安全部門負責人,出差在外時,也可能需要對酒店的運行情況進行了解、監督。有條件的情況下,可以配置VPN網絡,對酒店內部的硬盤錄像機或其他服務器進行訪問。
3中所述的流媒體轉發服務器,同樣可以為廣域網訪問用戶,提供數據轉發服務。
